Messstationen > Messstationen Heizung

MSF-UNI-2-U

1,00 Art. Nr.: 3838211-2120-F Breite: 380 Höhe: 500…565 Tiefe: 90…140 Kategorie: Messstationen Heizung Kategorie: Primäranschluss unten Anzahl Heizkreise: 2 Preis: € auf die Notizliste

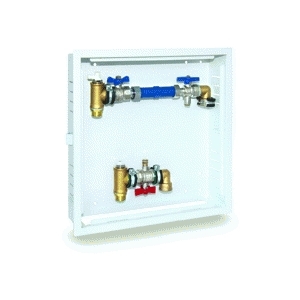

Messstationen Heizung mit Universal-Wärmezählerstrecke - Primäranschluss unten · 1 Wärmezählerstrecke für 1 oder 2 Heizkreise · anschlussfertig vorinstalliert und dichtgeprüft · geräuschdämpfende Halter (DIN4109) Ausführungsvarianten · MS-…-H (Heizung Primäranschluss horizontal) · MS-…-U (Heizung Primäranschluss unten) Heizung Vor- und Rücklauf: - Entlüftungsventil bzw. kombinierter Entleer- und Entlüftungshahn Anschlüsse: - primärseitig: 3/4“ IG horizontal -H / unten -U (Standard rechts -R, wahlweise links -L) - sekundärseitig: 3/4“ AG Eurokonus für handelsübliche Klemmverschraubungen unten Wärmezählerstrecke Typ UNI - Universal-Ausführung Vorlauf: - 3/4“-Kugelhahn mit Direktfühleranschluss M10x1 IG für Direktfühler DF Ø 5,2* Rücklauf: - Langnippel 3/4“x110 zur Montage von Wärme- zählern (Einbaumaße und -tiefe beachten) - davor und danach lösbare Verschraubungen und 3/4“-Kugelhähne, Kugelhahn primärseitig mit Direktfühleranschluss M10x1 für Direktfühler DF Ø 5,2 optional (Aufpreis) Wärmezählerstrecke Typ WMZ - Allmess-Ausführung Vorlauf: - 3/4“-Kugelhahn mit passendem Adapter für Direkt- fühleranschluss M12x1,5 AG (Allmess DS6)* Rücklauf: - original Allmess-EAT 3/4“x110 mit Direktfühler- anschluss DS6 - davor und danach lösbare Verschraubungen und 3/4“-Kugelhähne, Kugelhahn primärseitig mit Direktfühleranschluss M10x1 für Direktfühler DF Ø 5,2 Montage im Einbauschrank Schrank - Bauweise geeignet u.a. für den Einbau in Mauerwerk, Ständerwände und Vorwandmontage - Schrankeinbautiefe: 90…140 mm verstellbar - verzinkter Unterputzkasten (90 mm tief) - nach Bedarf ausbrechbare und unten freie Durchführungen - wahlweise bis 65 mm höhenverstellbare Standfüße und tiefenverstellbares abnehmbares Estrichprall-/ Umlenkblech Abdeckung - tiefenverstellbarer kunststoffbeschichteter (ähnlich weiß RAL9016) Rahmen und Stecktür mit Schlitzschloss bei montierter Wärmezählerstrecke werden standard- mäßig Abdeckungen mit Lüftungsschlitzen eingesetzt - andere Abdeckungsvariantenalternativ Montage im AufputzschrankFür eine Montage im Aufputzschrank bei der jeweilig gewählten Unterputz-Ausführung (mit oder ohne Standfuß) an die Typenbezeichnung den Bestellzusatz „-A“ (= Aufputzschrank ohne Standfuß) oder „-ASF“ (= Aufputzschrank mit Standfuß) anhängen. Nach Maßangabe fertigen wir Rohrdurchbrüche nach Ihren Wünschen (Aufpreis).    weitere Infos

BP-ESF-380x750  € 222.00 BU-ES-280x280  € 247.50 EV-5-U-E-ASF  € 340.00 EV-12xx-U-E  € 581.50
