Messstationen > Messstationen Heizung Sanitär

MS-1LN110-UNI-DV

Art. Nr.: 3838331-0110-FV Breite: 380 Höhe: 500…565 Tiefe: 90…140 Kategorie: Sanitär Durchgangsausführung Kategorie: Durchgangsausführung mit Universal-Wärmezählerstrecke Anzahl Wasserzählerstrecken: 1 Preis: € 246.50 auf die Notizliste

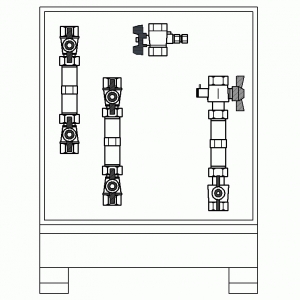

Messstation Heizung + Sanitär - Durchgangsausführung mit Universal-Wärmezählerstrecke, mit Langnippel-Wasserzählerstrecken, vertikaler Standfuß · 1 Wärmezählerstrecke für 1 Heizkreis · 1 oder 2 Warm- oder Kaltwasserzählerstrecken · für horizontale oder vertikale Installationen · bei Standfußausführung für horizontale (-DH) oder vertikale (-DV) Installation · anschlussfertig vorinstalliert und dichtgeprüft · geräuschdämpfende Halter (DIN 4109) Anschlüsse: · primär-/ sekundärseitig: 3/4“ IG Heizung Wärmezählerstrecke Typ UNI - Universal-Ausführung Vorlauf: - 3/4“-Kugelhahn mit Direktfühleranschluss M10x1 IG für Direktfühler DF Ø 5,2* optional 3/4“-Kugelhahn mit passendem Adapter für Direkt fühleranschluss M12x1,5 AG (Allmess DS6)* Rücklauf: - Langnippel 3/4“x110 zur Montage von Wärme- zählern (Einbaumaße und -tiefe beachten) optional original Allmess-EAT 3/4“x110 mit Direktfühleranschluss DS6 - davor und danach lösbare Verschraubungen und 3/4“-Kugelhähne, Kugelhahn primärseitig mit Direktfühleranschluss M10x1 für Direktfühler DF Ø 5,2 Sanitär · 1 oder 2 Warm- oder Kaltwasserstrecken · Durchgangsausführung horizontal oder vertikal Wasserzählerstrecke Typ LN110 - Universal-Ausführung - Langnippel 3/4“x110 zur Montage von Wasserzählern (Einbaumaße und -tiefe beachten) optional original Allmess-EAT 3/4“x110 (UP6000) für Messkapsel AMES-3- K/W Qn 1,5 - davor und danach lösbare Verschraubungen und 3/4“-Kugelhähne (DVGW) Montage im zweiteiligen Einbauschrank Schrank - Bauweise geeignet u.a. für den Einbau in Mauerwerk, Ständerwände und Vorwandmontage - Schrank-Einbautiefe: 90…140 mm verstellbar - verzinkter Unterputzkasten (90 mm tief) - nach Bedarf ausbrechbare Durchführungen - wahlweise bis 65 mm höhenverstellbare Standfüße und tiefenverstellbares abnehmbares Estrichprall-/ Umlenkblech Abdeckung - tiefenverstellbarer kunststoffbeschichteter (ähnlich weiß RAL9016) Rahmen und Stecktür mit Schlitzschloss bei montierter Wärmezählerstrecke werden standard- mäßig Abdeckungen mit Lüftungsschlitzen eingesetzt - andere Abdeckungsvarianten alternativ Montage im Aufputzschrank Für eine Montage im Aufputzschrank bei der jeweilig gewählten Unterputz-Ausführung (mit oder ohne Standfuß) an die Typenbezeichnung den Bestellzusatz „-A“ (= Aufputzschrank ohne Standfuß) oder „-ASF“ (= Aufputzschrank mit Standfuß) anhängen. Nach Maßangabe fertigen wir Rohrdurchbrüche nach Ihren Wünschen (Aufpreis).    weitere Infos
