| Messstationen > Zentrale Messstationen Heizung | ||||
| ZM-2UNI | ||||
 | ||||
|

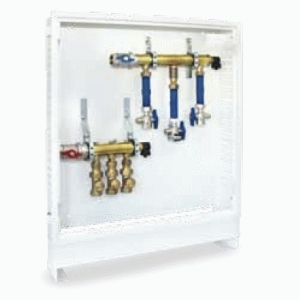

Zentrale Messstationen Heizung mit Universal-Wärmezählerstrecken · 2…4 Heizkreise mit Wärmezählerstrecken · anschlussfertig vorinstalliert und dichtgeprüft · geräuschdämpfende Halter (DIN 4109) Vor- und Rücklauf - je 1“ MS-Verteilerbalken - primärseitig: 1“-Kugelhähne und lösbare Verschraubungen - Entlüftungen und SFE-Hähne Anschlüsse: - primärseitig: 1“ IG (Standard von links -L, auf Wunsch von rechts -R) - sekundärseitig: pro Heizkreis im Vor- und Rücklauf 3/4“ IG nach unten, optional 3/4“ AG Eurokonus für handels- übliche Klemmverschraubungen Heizung Wärmezählerstrecke Typ UNI - Universal-Ausführung (je Wohneinheit) Vorlauf: - Adapter mit Direktfühleranschluss M10x1 IG für Direktfühler DF Ø 5,2* im Verteilerbalken Rücklauf: - Kunststoff-Langnippel 3/4“x110 zur Montage von Wärmezählern (Einbaumaße und -tiefe beachten) - davor und danach lösbare Verschraubungen und sekundärseitig 3/4“-Kugelhähne mit Direktfühler- anschluss M10x1 für Direktfühler DF Ø 5,2 optional (Aufpreis) Wärmezählerstrecke Typ WMZ - Allmess-Ausführung (je Wohneinheit) Vorlauf: - Adapter mit Direktfühleranschluss M12x1,5 AG für Direktfühler Allmess DS6* im Verteilerbalken Rücklauf: - original Allmess-EAT 3/4“x110 mit Direktfühler- anschluss DS6 - davor und danach lösbare Verschraubungen und sekundärseitig 3/4“-Kugelhähne mit Direktfühler- anschluss M12x1,5 für Direktfühler DS6 Montage im Einbauschrank Schrank - Bauweise geeignet u.a. für den Einbau in Mauerwerk, Ständerwände und Vorwandmontage - Schrankeinbautiefe: 110...160 mm verstellbar (140 mm Aufputzschrank) - verzinkter Unterputzkasten (110 mm tief) - nach Bedarf ausbrechbare Durchführungen - wahlweise bis 65 mm höhenverstellbare Standfüße und tiefenverstellbares abnehmbares Estrichprall-/ Umlenkblech Abdeckung - tiefenverstellbarer kunststoffbeschichteter (ähnlich weiß RAL9016) Rahmen und Stecktür mit Schlitzschloss bei montierter Wärmezählerstrecke werden standardmäßig Abdeckungen mit Lüftungsschlitzen eingesetzt - andere Abdeckungsvarianten alternativ Montage im Aufputzschrank Für eine Montage im Aufputzschrank ohne Standfuß an die Typenbezeichnung Unterputz den Bestellzusatz „-A“ anhängen. Nach Maßangabe fertigen wir Rohrdurchbrüche nach Ihren Wünschen (Aufpreis).
| ||||
|
| ||||
